Jak ustawić chwytacz w maszynie do szycia? Krok po kroku

Maszyna pomija ściegi, a Ty podejrzewasz chwytacz? Zanim sięgniesz po śrubokręt, sprawdź igłę i nawleczenie, bo tylko część usterek wymaga regulacji mechanizmu. Chwytacz ustawia się trzema niezależnymi parametrami, a każdy z nich opiszę krok po kroku, z wartościami orientacyjnymi i sygnałami, że czas oddać maszynę do serwisu.

Najważniejsze informacje z tego artykułu:

• Ustawienie chwytacza to zestrojenie wysokości igielnicy, synchronizacji kątowej i luzu między igłą a czubkiem.
• Przed regulacją trzeba wykluczyć igłę, nawleczenie, naprężenie i zabrudzenia, bo imitują rozregulowany chwytacz.
• Wartości regulacyjne zależą od modelu, więc instrukcja serwisowa ma pierwszeństwo przed regułami ogólnymi.
• Parametry reguluje się w stałej kolejności, a po każdej zmianie obraca się kołem pełny cykl.
• Wyszczerbiony czubek, luz wału lub zużyta przekładnia to sygnał, że kolejna korekta nie pomoże.

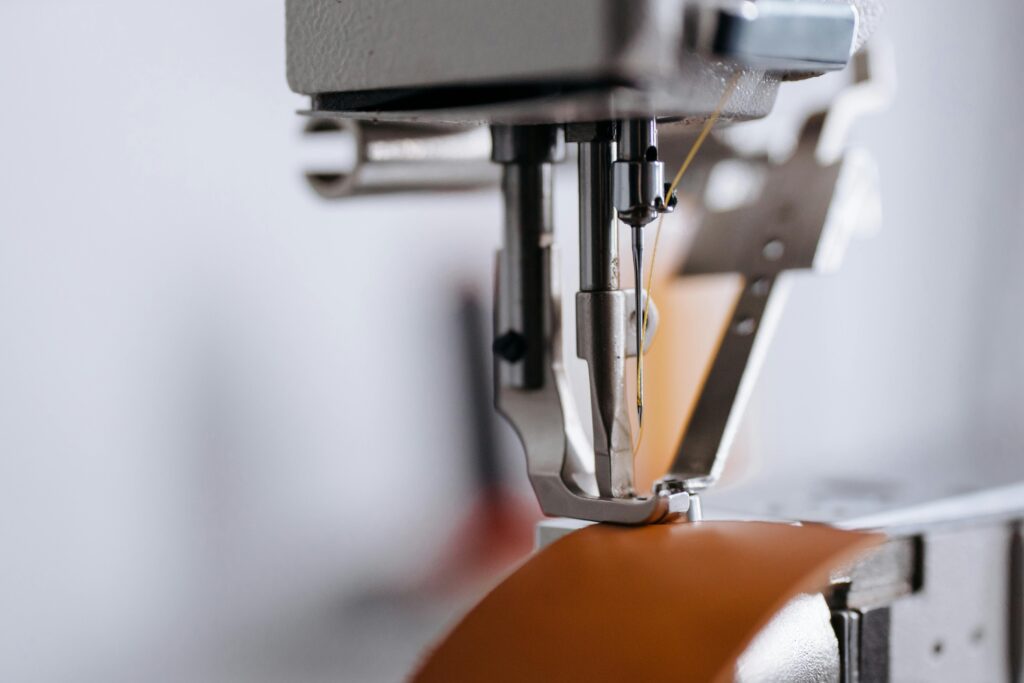

Jak ustawić chwytacz w maszynie do szycia i z jakich parametrów się składa?

Chwytacz to element pod płytką ściegową, który chwyta pętlę nici górnej i oplata ją nicią z bębenka. Jego ustawienie nie jest jedną regulacją, lecz zestrojeniem trzech niezależnych parametrów. Dopiero wszystkie trzy razem gwarantują przechwycenie pętli.

Zmiana jednego parametru nie naprawi błędu w drugim. Obrót chwytacza nie skoryguje złej wysokości igielnicy, bo zmienia moment przejścia, a nie miejsce, w którym czubek mija igłę.

Wskazówka: Zanim poluzujesz jakąkolwiek śrubę, zaznacz markerem jej położenie względem wałka. Jeśli regulacja pogorszy sytuację, wrócisz do punktu wyjścia.

Wskazówka: Zanim poluzujesz jakąkolwiek śrubę, zaznacz markerem jej położenie względem wałka. Jeśli regulacja pogorszy sytuację, wrócisz do punktu wyjścia.

Czy to na pewno chwytacz?

Na ustawienie chwytacza wskazują dopiero objawy, które utrzymują się po wymianie igły i ponownym nawleczeniu. W mojej pracy w Mojej Małej Stylowni większość maszyn przynoszonych z „rozregulowanym chwytaczem” miała wygiętą igłę albo źle nawleczoną górę. Zacznij od tej listy:

1. Wymień igłę na nową, prostą, właściwego systemu i rozmiaru, a następnie wsuń ją do samego oporu, z płaską stroną skierowaną zgodnie z instrukcją.
2. Nawlecz górę ponownie przy podniesionej stopce, bo wtedy nić wchodzi między talerzyki naprężacza.
3. Wyjmij bębenek, sprawdź jego kierunek i prawidłowe założenie nici.
4. Wyczyść okolice chwytacza z nitek, włókien i zaschniętego oleju.
5. Zmień nić na gładką, dobrej jakości, a igłę dobierz do tkaniny.
6. Sprawdź naprężenie na skrawku materiału.

Igła domowa 130/705H i przemysłowa DBx1 czy DPx5 mają różną długość i położenie ucha. Igła wsunięta niecałkowicie albo obrócona o kilka stopni daje objawy identyczne z rozregulowanym chwytaczem. Przy dzianinach i materiałach powlekanych przeskoki rzadko świadczą o złym ustawieniu. Pętla często w ogóle się nie formuje, a pomaga igła stretch lub z głębszym wyżłobieniem, np. typu SUK albo HAx1SP. Jeśli szyjesz elastyczne materiały, przyda Ci się wiedza o tym, co to jest dzianina i dlaczego tak łatwo gubi ścieg.

Badania z branży odzieżowej potwierdzają to spostrzeżenie. Materiały techniczne, w tym dzianiny typu Dry z odzieży sportowej, częściej powodowały nieregularne ściegi, łamanie igieł i zrywanie nici, podobnie jak zużyta igła lub nić niskiej jakości.

Jak rozpoznać objawy rozstrojonego chwytacza?

Tabela pomaga odróżnić usterkę mechanizmu od prostszych przyczyn.

Pętelki pod materiałem nie są dowodem rozregulowanego chwytacza. Zbyt wczesny i zbyt późny chwytacz dają ten sam objaw, czyli opuszczone ściegi. Kierunek korekty pokaże powolne obracanie kołem. Obserwuj, czy czubek mija igłę, zanim pętla się uformuje, czy dopiero wtedy, gdy igła ściąga ją do góry.

Badanie z linii produkcyjnej pokazuje skalę problemu. Na maszynach zygzakowych zanotowano 49 ze 121 przypadków łamania igieł. Po regularnej konserwacji, prawidłowej regulacji i szkoleniu operatorów liczba złamań spadła o 68,6%.

Jakie narzędzia i przygotowanie są potrzebne do regulacji chwytacza?

Przygotuj:

• zestaw małych śrubokrętów i klucze imbusowe pasujące do śrub piasty,
• latarkę i lupę,
• suwmiarkę lub kartkę papieru jako orientacyjny szczelinomierz,
• marker,
• nową igłę właściwego systemu,
• pędzelek do czyszczenia i kroplę oleju do maszyn do szycia.

Przygotowanie maszyny wygląda tak:

1. Odłącz maszynę od zasilania. Wyciągnij wtyczkę z gniazdka, a nie tylko wyłącz przycisk.
2. Zdejmij stopkę, płytkę ściegową, bębenek lub kosz bębenka oraz osłony zasłaniające miejsce współpracy igły z chwytaczem.
3. Zamontuj nową igłę do oporu.
4. Usuń nitki i kłaczki z toru chwytacza. Nawinięta nić za chwytaczem może odsunąć cały zespół i przestawić synchronizację. Producent maszyn hafciarskich Barudan wskazuje to jako częstą przyczynę utraty ustawienia.
5. Obracaj kołem wyłącznie w normalnym kierunku szycia, bo cofanie wprowadza luz przekładni w błąd pomiaru.
6. Znajdź instrukcję serwisową swojego modelu.

Instrukcja ma pierwszeństwo przed każdą regułą ogólną. Dokumentacje Brothera, Singera, Pfaffa i producentów maszyn hafciarskich podają różne wzniosy igły i różne luzy. Wartości z tego artykułu traktuj jako orientacyjne. Wiarygodnych badań podających uniwersalne parametry dla wszystkich modeli nie ma.

Regulacja we własnym zakresie może wpłynąć na gwarancję, więc przy maszynie na gwarancji skorzystaj z serwisu.

Jakie są rodzaje chwytaczy i czym różni się ich regulacja?

Przed regulacją ustal typ mechanizmu, bo od niego zależy sposób ustawienia.

• Chwytacz rotacyjny – czubek porusza się ruchem ciągłym, zwykle wykonując jeden lub dwa obroty na cykl igły. Spotkasz go w większości nowszych maszyn domowych i przemysłowych.
• Chwytacz wahadłowy – czubek wykonuje ruch oscylacyjny. Występuje w starszych konstrukcjach.

Chwytacz rotacyjny, zarówno poziomy, jak i pionowy przemysłowy, wykonuje dwa obroty na jeden ścieg przy przełożeniu 2:1, ale pętlę łapie tylko w jednym z nich. Ustawienie go „na oko” o pół obrotu źle daje pozornie poprawną pozycję czubka, a maszyna nie szyje.

W maszynach hafciarskich punkt odniesienia bywa podawany w stopniach wału głównego, np. 23° lub 25° (Happy HCH-701). Tych wartości nie przenoś do domowej maszyny mechanicznej. Podobnie z overlockami – mają własną geometrię i własną dokumentację.

Jak ustawić wysokość igielnicy?

Wysokość igielnicy ustawia się jako pierwszą. Wykonaj te kroki:

1. Obracaj kołem w kierunku szycia, aż igła znajdzie się w najniższym położeniu.
2. Obróć kołem dalej, aby igła uniosła się o wartość podaną dla Twojego modelu.
3. Zmierz wznios suwmiarką albo od znacznika z taśmy na drążku igielnym, a nie wzrokowo.
4. Sprawdź, gdzie jest czubek chwytacza. Powinien znajdować się na wysokości wybrania igły, nieco nad górną krawędzią oczka.
5. Jeśli wysokość wymaga korekty, odkręć śrubę zacisku igielnicy tylko tyle, by móc ją przesunąć.
6. Przesuń igielnicę w górę lub w dół, nie obracając jej wokół osi, bo zmieni się orientacja wybrania igły względem czubka.
7. Dokręć zacisk i ponownie sprawdź położenie.

Punktem odniesienia jest moment, w którym igła po minięciu dolnego martwego punktu uniesie się o około 2,0–2,5 mm. Wtedy formuje się pętla. Wartości producentów różnią się, co pokazuje tabela:

Czubek chwytacza przy mijaniu igły powinien być około 1–2 mm nad górną krawędzią ucha. Jeśli timing jest poprawny, a ściegi nadal przeskakują, regulacji zwykle wymaga wysokość drążka igielnego, a nie chwytacz.

Wskazówka: Jeśli chwytacz jest ustawiony poprawnie kątowo, a czubek przechodzi za wysoko lub za nisko względem oczka, popraw wysokość igielnicy, a chwytacza nie obracaj.

Jak ustawić synchronizację kątową chwytacza?

Synchronizacja kątowa decyduje, kiedy czubek chwytacza mija igłę. Przy igle w punkcie wzniosu czubek ma znaleźć się dokładnie na osi igły, patrząc od frontu. Zbyt wczesne ustawienie powoduje przejście chwytacza, zanim pętla osiągnie odpowiednią wielkość. Zbyt późne sprawia, że czubek mija pętlę.

Wykonaj regulację w tej kolejności:

1. Ustaw wał główny w punkcie kontrolnym (igła uniesiona o wznios z poprzedniego kroku).
2. Zaznacz markerem położenie koła zębatego lub chwytacza względem wałka.
3. Poluzuj śruby piasty chwytacza, złącza albo przekładni napędowej, zależnie od konstrukcji. Nie wykręcaj ich całkowicie.
4. Obracaj samym chwytaczem, aż czubek pokryje się z osią igły.
5. Lekko dokręć pierwszą śrubę. W maszynach przemysłowych wałek chwytacza ma płaskie ścięcie typu D – zacznij od śruby wypadającej na tę płaszczyznę, bo inaczej chwytacz przesunie się kątowo przy dokręcaniu drugiej.
6. Sprawdź ustawienie i dokręć pozostałe śruby.
7. Obróć kołem pełny cykl i skontroluj punkt przejścia jeszcze raz, ponieważ dokręcanie może przesunąć chwytacz o ułamek stopnia.

W maszynach z paskiem zębatym nie korzystaj z przeskoku paska. Przeskok o jeden ząb zmienia timing o kilkanaście stopni, co jest zbyt grubą korektą. Precyzyjnie ustawisz chwytacz, luzując śruby koła lub chwytacza na wałku.

Jeśli wybierasz maszynę i zastanawiasz się, jaki typ mechanizmu ułatwia późniejszą obsługę, pomoże jak wybrać maszynę do szycia pod kątem własnych potrzeb.

Jaki luz powinien być między igłą a chwytaczem?

Luz między czubkiem chwytacza a igłą wynosi zwykle 0,05–0,1 mm, czyli mniej więcej grubość kartki papieru. Producenci podają jednak różne wartości:

Te liczby nie są zamienne, bo wynikają z geometrii czubka, igły, kosza i prędkości pracy.

Skutki błędnego luzu:

• zbyt duży luz – przeskoki przy cienkich igłach,
• zbyt mały luz – strzępienie nici i stopniowe uszkadzanie czubka.

Badanie „Pengaruh Penyetelan Hook-Needle Terhadap Kekuatan Mekanik Jahitan” analizowało odległości 0,02–0,12 mm. Wytrzymałość szwu wynosiła 380,2–386,6 N, a różnice nie były istotne statystycznie (p = 0,939), przy czym w żadnym wariancie nie zanotowano przepuszczania ściegu. Wniosek jest taki, że w tym zakresie liczy się przede wszystkim brak kontaktu, a nie osiągnięcie jednej konkretnej liczby.

Ustaw luz w ten sposób:

1. Sprawdź odstęp w świetle latarki, patrząc z boku.
2. Skoryguj go przesunięciem zespołu chwytacza, jego podstawy, tulei mimośrodowych lub igielnicy, zgodnie z konstrukcją.
3. W maszynie zygzakowej sprawdź luz w obu skrajnych pozycjach igły przy maksymalnej szerokości ściegu. Przeskoki tylko po jednej stronie wskazują na niewielkie odchylenie niewidoczne przy ściegu prostym.
4. Nie wciskaj wzornika na siłę, bo porysujesz polerowane powierzchnie, co później rwie nić.

Nie odginaj czubka chwytacza. Odkształcenie zmienia profil przejmowania pętli i powoduje zrywanie nici, nawet gdy pozorny luz wygląda dobrze.

W chwytaczach rotacyjnych osłona igły (odbojnik) powinna minimalnie dotykać igły i odginać ją od czubka. Bez tego zmiana igły z 70 na 110 zmienia szczelinę o kilka setnych milimetra.

Wskazówka: Jeśli tuż po wymianie igły na grubszą maszyna zaczyna przeskakiwać, sprawdź najpierw odbojnik, a dopiero potem timing.

Jak sprawdzić kosz, palec ustalający i przekładnię chwytacza?

Sam czubek to nie wszystko. W chwytaczach z wymiennym koszem palec ustalający musi go prawidłowo utrzymywać. Za blisko powoduje klinowanie i zrywanie nici, a za daleko pozwala koszowi obracać się razem z chwytaczem. W jednej z dokumentacji serwisowych podano około 0,7 mm luzu względem dna wycięcia kosza, ale to wartość dla jednego mechanizmu. Dokumentacja Amaya podaje też 0,5–1,0 mm przejścia dla nici między podporą a elementem obrotowym.

Po regulacji obróć kołem kilka razy i sprawdź:

• czy chwytacz obraca się bez zacięć,
• czy nie słychać metalicznego uderzenia,
• czy punkt przejścia czubka pozostaje stały,
• czy wał nie ma wyczuwalnego luzu osiowego,
• czy koła zębate nie mają nadmiernego luzu bocznego,
• czy chwytacz nie ociera o kosz, płytkę lub palec.

Instrukcja Brothera DB2 nakazuje po regulacji sprawdzić luz między kołami napędu, bo zużyta przekładnia utrudnia utrzymanie ustawienia. W wielu nowszych maszynach domowych koła napędu są plastikowe. Po silnym zablokowaniu nici mogą ślizgać się na wałku lub stracić ząb, więc „rozregulowanie” bywa uszkodzeniem przekładni, którego żadna regulacja nie naprawi.

W chwytaczach przemysłowych z otwieraczem bębenka ustaw po regulacji także otwieracz. Jego złe położenie daje pętelki pod spodem i zakleszczenia nici, mylone z błędem timingu.

Jak sprawdzić efekt po regulacji chwytacza?

Zamontuj kosz, płytkę, stopkę i nawlecz nić. Test na pusto nie wystarczy.

1. Wykonaj ręcznie kilka pełnych cykli i obserwuj przejście czubka przy igle.
2. Szyj powoli na skrawku materiału o takiej samej grubości jak docelowy.
3. Zmieniaj długość ściegu.
4. W maszynie zygzakowej przetestuj minimalną i maksymalną szerokość.
5. Poprowadź materiał w różnych kierunkach. W maszynach przemysłowych służy do tego wzór testowy H O X.
6. Powtórz próbę na cienkiej bawełnie, grubszej tkaninie i dzianinie.

Poprawny wynik to równy ścieg bez pominięć, brak odgłosów uderzania i brak zrywania nici. Na produkcji odzieży przepuszczanie ściegu odpowiadało za 14% analizowanych awarii, więc zasługuje na staranne sprawdzenie na kilku materiałach. Prędkość szycia i grubość materiału wpływają też na naprężenie nici igłowej, dlatego ustawienia chwytacza nie oceniaj w oderwaniu od nich.

Kiedy przestać kręcić śrubami i oddać maszynę do serwisu?

Kolejność regulacji jest stała: najpierw wysokość igielnicy, potem synchronizacja, następnie luz, a na końcu kontrola skrajnych położeń igły, kosza, palca ustalającego i przekładni. Zmiana kilku parametrów naraz uniemożliwia ustalenie, który z nich był przyczyną.

Zrezygnuj z dalszej regulacji, jeśli:

• czubek nadal dotyka igły,
• wał ma wyczuwalny luz,
• chwytacz ma wyszczerbienia lub zadziory,
• ustawienie nie utrzymuje się po kilku obrotach koła,
• maszyna ma plastikowe koła napędu ze śladami poślizgu.

Niewielki zadzior po uderzeniu igły w chwytacz usuniesz delikatnie kamieniem lub papierem ściernym o gradacji 1000–2000, bez zmiany geometrii czubka. Wyszczerbienia wymagają już serwisu lub wymiany chwytacza. Koszt zależy od modelu i regionu, dlatego przed decyzją zapytaj o wycenę. Przy bardzo starej maszynie sprawdź też dostępność części, bo naprawa bywa nieopłacalna, gdy brakuje chwytacza lub przekładni.

Podsumowanie

Ustawienie chwytacza wymaga zestrojenia trzech parametrów – wysokości igielnicy, synchronizacji kątowej i luzu igła–chwytacz. Zacznij od wykluczenia igły, nawleczenia i naprężenia, potem reguluj w stałej kolejności, zgodnie z instrukcją serwisową modelu. Po każdej zmianie obróć kołem pełny cykl i wykonaj próbny szew. Gdy czubek jest uszkodzony, wał ma luz, a przekładnia jest zużyta, oddaj maszynę do serwisu.

FAQ

Q: Czy regulacja chwytacza unieważnia gwarancję?

A: Często tak, bo wejście w mechanizm bywa uznawane za ingerencję. Przed regulacją sprawdź warunki gwarancji w dokumentach maszyny albo zapytaj sprzedawcę.

Q: Skąd wziąć instrukcję serwisową mojej maszyny?

A: Szukaj na stronie producenta, w serwisach z dokumentacją techniczną i na forach krawieckich. Wpisz dokładny model i numer, bo wartości różnią się nawet między zbliżonymi wersjami.

Q: Czy suwmiarka wystarczy do pomiaru luzu?

A: Do wzniosu igły tak, ale luz 0,05–0,1 mm ocenisz raczej szczelinomierzem lub kartką papieru. Kartka o grubości około 0,1 mm dobrze pokazuje, czy czubek mija igłę bez dotyku.

Q: Czy po upadku maszyny trzeba regulować chwytacz?

A: Nie zawsze. Sprawdź najpierw igłę, kosz i śruby, a potem obserwuj pracę. Jeśli występują uderzenia lub przeskoki, skontroluj wszystkie trzy parametry ustawienia.

Q: Co zrobić, gdy po regulacji maszyna nadal rwie nić?

A: Obejrzyj czubek chwytacza, kosz, płytkę ściegową i prowadniki pod lupą. Zadziory i porysowane powierzchnie rwą nić nawet przy poprawnym timingu i wymagają wygładzenia lub wymiany części.
